法蘭式松套傳力接頭分類型號及作用

2017-3-10 10:05:17??????點擊：

法蘭式松套傳力接頭主要作用有：

1.Ⅱ型工作可靠，制造簡單，與管道系統渾然一體，嚴密性好維護簡單，但安裝占地大。

2.套管式：占地小，安裝簡單,阻力小。但造價較高容易漏水、漏氣，需要平時維護。熱水管道盡量不用。

3.波紋式：占地小,安裝簡單,但造價較高,給支架的推力大，對支架設置要求較高。

其中波紋補償器，習慣上也叫膨脹節,或伸縮節,和本文的其他兩種伸縮接頭比較相似。它由構成其工作主體的波紋管(一種彈性元件)和端管、支架、法蘭、導管等附件組成。屬于一種補償元件。利用其工作主體波紋管的有效伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化或補償管線、導管、容器等的軸向、橫向和角向位移，波紋補償器以它的軸向伸縮或角度變化來補償長管路系統或設備因溫差(或機械運動)造成的位置移動，消除設備開車、停車或正常運行條件下的振動，也可用于降噪減振。作為一種管道補償構件，在電力、石化、供熱、鋼鐵、城建、煉油工業被廣泛應用。

分類、型號、作用介紹：

在管道系統中常作為補償接頭用途的有松套伸縮接頭、伸縮節、可曲撓橡膠接頭等，從工作原理來看它們既具有相同之處，也有各自不同的作用。在工程設計、實際使用中有許多不同的做法，很值得我們探究。下面先簡單介紹一下各種接頭。

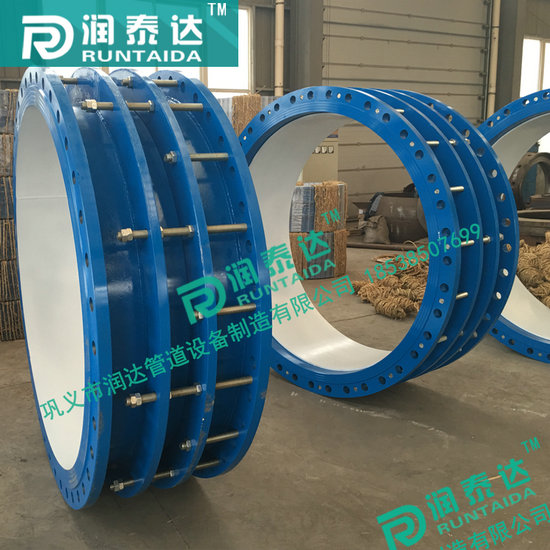

松套補償接頭是泵、閥門、流量儀等管道設備與管道連接的新產品，通過全螺栓把它們連接起來，使其成為一個整體，并有一定的位移量。這樣就可以在安裝維修時，根據現場安裝尺寸進行調整在工作時，可以把軸向推力傳至整個管道系統。不僅提高工作效率，而且對泵、閥門等管道設備起到一定保護作用。伸縮接頭產品的分類AY型壓蓋式伸縮接頭,AF型法蘭式松套伸縮接頭,BF型單法蘭限位伸縮接頭,B2F型雙法蘭限位伸縮接頭,BY型壓蓋松套限位伸縮接頭，CF單法蘭傳力接頭，C2F雙法蘭傳力接頭等。

傳力接頭主要材質分為：

QT-400(球墨鑄鐵)，Q235A(碳鋼)，HT20(灰鐵)，1Cr18Ni9Ti(不銹鋼)。

公稱通徑 DN	管子外徑 Dw	法蘭連接尺寸				總長 L	安裝尺寸L1		伸縮量	重量/kg
		法蘭外徑D	螺栓孔中心圓直徑D1	螺栓孔			安裝尺寸L1
		法蘭外徑D	螺栓孔中心圓直徑D1	n/個	do		min	max
65	76	185	145	4	18	330	220	180	40	13.1
80	89	200	160	8						15.0
100	114	220	180							20.7
125	140	250	210							26.4
150	168	285	240		22	340				33.8
200	219	340	295							41.0
250	273	395	350	12						55.1
300	325	445	400	12		370	445	195	50	68.3
350	377	505	460	16		370				88.1
400	426	565	515		26	380				101.3
450	480	615	565							115.7
500	530	670	620	20						136.9
600	630	780	725	20	30	420	465	215		188.7
700	720	895	840	24	30	420	465	215		232.1
800	820	1O15	950	24	33	560	380	320	60	384.6
900	920	1115	1050	28	33					422.9
1000	1020	1230	1160	28	36					487.6
1200	1220	1455	1380	32	39	600	400	340		718.6
1400	1420	1675	1590	36	42	630	400	340		888.0
1600	1620	1915	1820	40	48	670	410	350		1252.3
1800	1820	2115	2020	44		670	410	350		1468.2
2000	2020	2325	2230	48		690	430	370		1753.5
2200	2220	2550	2440	52	56	730				2165.2
2400	2420	2760	2650	56		730				2473.7
2600	2620	2960	2850	60		820	490	410	80	2864.5
2800	2820	3180	3070	64		820				3214.2
3000	3020	3405	3290	68	60	840				3642.3
